申請日2015.10.16
公開(公告)日2016.01.20
IPC分類號C02F9/14
摘要
本發明公開了一種垃圾焚燒發電廠滲濾液的處理方法，該處理方法包括預處理、厭氧UBF處理、硝化-反硝化處理、超濾處理、低溫蒸餾處理步驟，本發明方法工藝流程短、處理效率高、能耗小，實現高濃度廢水降解COD，使70000的高濃度COD通過處理后COD達到低于60，達到工業回用水標準，實現滲濾液零排放，經本方法處理后垃圾滲濾液的出水各項指標均大大優于GB16889-2008《生活垃圾填埋場污染控制標準》排放要求。
權利要求書
1.一種垃圾焚燒發電廠滲濾液的處理方法，其特征在于，包括以下步驟：
(1)預處理：將來自垃圾存儲坑的垃圾滲濾液經過收集后進入沉砂池和沉淀池進行沉淀，去除懸浮雜質和泥渣，澄清后的垃圾滲濾液進入調節池停留7天，進行調蓄流量;
(2)厭氧UBF處理：將調節池的垃圾滲濾液用泵由調節池抽入復合式厭氧流化床反應器底部，以循環泵和反應器內產生的沼氣作用下使污水成流動狀態，污水以升流式通過流化床污泥床床體，流入中上部體積1/3處的填料區后，不斷與附著有厭氧生物膜的軟性填料載體接觸，進行厭氧反應，通過填料區的水進入上部澄清區濾料層實現氣-液-固分離之后，液體從上方出水口排出;
(3)硝化-反硝化處理：將步驟(2)反應后的滲濾液引入硝化反應池、反硝化反應池進行處理，去除其中部分有機污染物和大部分氨氮;
(4)超濾處理：將步驟(3)反應后的滲濾液進入超濾系統，通過過濾實現泥水分離，超濾后清液進入低溫蒸餾處理系統;
(5)低溫蒸餾處理：由步驟a，b，c循環反應
a.預熱：經過超濾后的滲濾液通過循環泵在加熱管內循環，通過三級板式換熱器使?jié)B濾液達到蒸發溫度70~90℃;
b.蒸發濃縮：達到設計蒸發溫度的滲濾液通過進料泵在一級蒸發器加熱室內被噴淋到熱交換管上被加熱并氣化，然后在蒸發器分離室中通過氣液分離器實現氣液分離，分離后的濃縮液用轉料泵再次送至二級蒸發器加熱室內繼續氣化，然后在二級分離室實現氣液分離，分離后的濃縮液體作為出水被排除系統，二次蒸汽進入壓縮系統;
c.壓縮單元：二次蒸汽被送至高速離心式壓縮機壓縮，蒸汽的壓力和溫度得到提升，壓縮后的二次蒸汽再次送入蒸發器加熱室熱交換管內作為蒸發熱源的飽和蒸汽加熱料液;在壓縮二次蒸汽加熱料液的過程中，產生的冷凝水可由水泵排入二級換熱器，實現能量循環利用。
2.根據權利要求1所述的一種垃圾焚燒發電廠滲濾液的處理方法，其特征在于：步驟(2)中厭氧微生物分解有機物過程中產生的沼氣從頂部煙道輸出貯存或直接利用。
3.根據權利要求1所述的一種垃圾焚燒發電廠滲濾液的處理方法，其特征在于：步驟a中所述的三級板式預熱器預熱溫度為：通過一級板式換熱器，來液溫度升高5℃;通過二級換熱器被預熱至50℃左右;通過三級換熱器被預熱至設計蒸發溫度70~90℃。
說明書
一種垃圾焚燒發電廠滲濾液的處理方法
技術領域
本發明涉及一種廢水處理技術，特別是涉及一種垃圾滲濾液的處理方法。
背景技術
中國人口眾多，隨著城市化進程的快速發展，生活垃圾的產生量也在迅速增加，垃圾處理已成為各地政府十分關注的問題。填埋處理技術和垃圾焚燒處理技術都會產生垃圾滲濾液，垃圾焚燒發電廠的垃圾滲濾液與填埋場滲濾液不同，有機物、懸浮物含量要高。垃圾滲濾液的處理仍是目前國際的難題，如果垃圾滲濾液沒有得到很好的處理，沒有達標就排放，就會造成二次污染。
中國的生活垃圾一般是餐廚余物含量高、含水率高、有機物含量高、相對熱值較低。國內生活垃圾焚燒廠設計中，垃圾坑的儲存容量為3-7天的垃圾處理量，以達到將垃圾中的水份瀝出，提高垃圾的燃燒熱值，減少輔助燃料的投加，從而提高垃圾焚燒發電廠的效率，但同時也產生了滲濾液廢水的問題，因此垃圾焚燒廠滲濾液具有以下特點：(1)污染物成份復雜多變、水質變化大：焚燒廠滲濾液比較新鮮，未經過厭氧發酵、水解、酸化過程，通過質譜分析，垃圾滲濾液中有機物種類高達百余種，其中所含有機物大多為腐殖類高分子碳水化合物和中等分子量的灰黃霉酸類物質，且內含如苯、萘、菲等雜環芳烴化合物、多環芳烴、酚、醇類化合物、苯胺類化合物等難降解有機物，因而其水質是相當復雜的，污染物種類多，而且濃度存在短期波動性和長期變化的復雜性;(2)有機污染物濃度高(COD濃度高)：焚燒廠的滲濾液COD濃度一般在40000-80000mg/l左右，但可生化性較好，一般B/C大于0.4;(3)氨氮濃度高：焚燒廠的滲濾液氨氮濃度較高一般在1000-2000mg/l左右;(4)重金屬離子與鹽份含量高：由于垃圾中含有較多的重金屬離子與鹽份，造成滲濾液中的重金屬離子與鹽份含量較高，滲濾液的電導率高達30000-40000us/cm;(5)焚燒廠滲濾液呈酸性，pH值較低：焚燒廠滲濾液含有大量的有機酸，pH值較低，一般在4-6左右;(6)焚燒廠滲濾液水量波動較大:受垃圾收集、氣候、季節變化等因素影響，垃圾焚燒廠滲濾液水量波動較大，特別是季節變化對滲濾液水量變化影響較大，一般夏天滲濾液產量較大，而冬天相對較少。
由于垃圾滲濾液數量較大，成分復雜，水中除COD、BOD、NH3-N等污染物指標嚴重超標外，同時還含有鹵代芳烴、重金屬、大量細菌、病原菌等有毒、有害物質，是一種成分復雜的高濃度的有機污水，若不加處理而直接排入環境，將給當?shù)氐孛嫠⒌叵滤h(huán)境造成污染，對周邊人民的身體健康將產生嚴重威脅。
國家《生活垃圾填埋污染控制標準》(GB16889-2008)對垃圾填埋場滲濾液的排放標準，從COD、總氮、重金屬及外運處理等方面提出了嚴格的要求。目前我國大中型城市垃圾焚燒發電廠的建設速度非常迅猛，垃圾滲濾液處理已成為非常嚴峻的問題，當前我國垃圾滲濾液處理技術發展比較緩慢,工程化應用技術僅限于幾種成熟工藝，最常用的工藝為生化和膜處理工藝：通過厭氧、好氧微生物對水中的有機物進行降解，之后生化系統泥水混合液進入超濾系統，通過膜的過濾作用實現泥水分離，通過納濾和反滲透處理系統(RO)實現排放達標。但采用膜濾工藝存在滲濾液濃縮液難以處理的問題，現有工藝一般采用回噴焚燒工藝處理，但該工藝存在能耗高、鹽分富集影響生化系統并導致膜壽命減少等問題。
發明內容
針對現有工藝的不足，本發明提供一種處理效率高、能耗小，工藝流程短、產水率高的垃圾焚燒發電廠滲濾液處理方法。

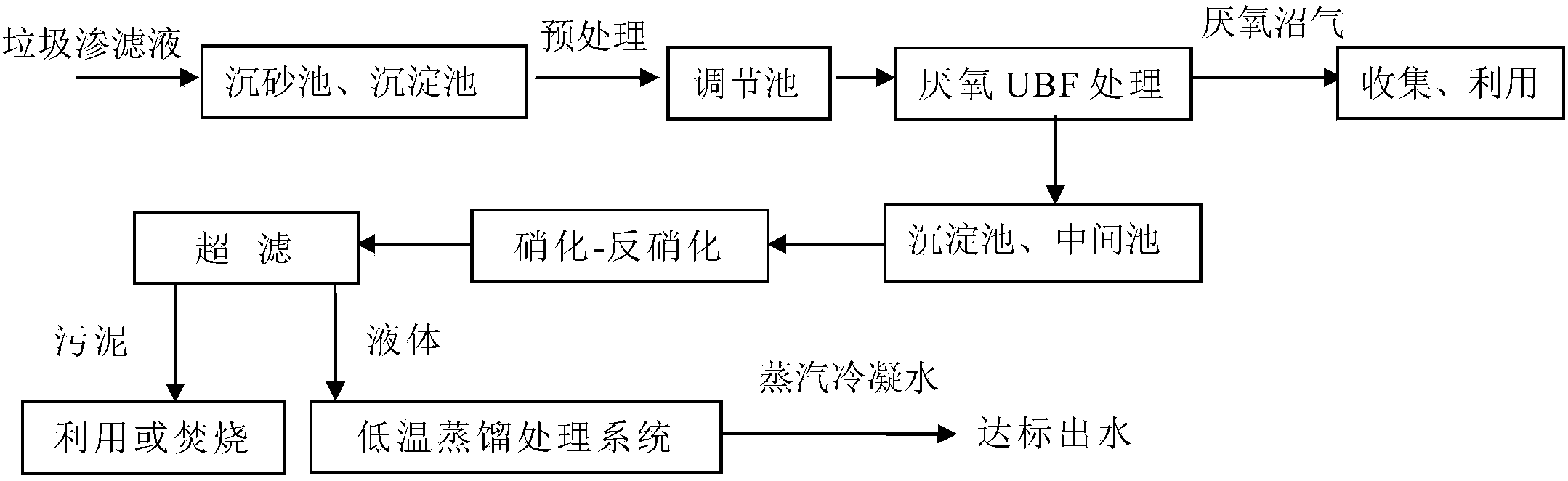

本發明的技術方案包括以下步驟：
(1)預處理：將來自垃圾存儲坑的垃圾滲濾液經過收集后進入沉砂池和沉淀池進行沉淀，去除懸浮雜質和泥渣，澄清后的垃圾滲濾液進入調節池停留7天，進行調蓄流量;
(2)厭氧UBF處理：將調節池的垃圾滲濾液用泵由調節池抽入復合式厭氧流化床反應器底部，以循環泵和反應器內產生的沼氣作用下使污水成流動狀態，污水以升流式通過流化床污泥床床體，污泥床由高濃度顆粒污泥組成，流入中上部體積1/3處的填料區后，不斷與附著有厭氧生物膜的軟性填料載體接觸，進行厭氧反應，通過填料區的水進入上部澄清區濾料層實現氣-液-固分離之后，液體從上方出水口排出，厭氧微生物分解有機物過程中產生的沼氣從頂部煙道輸出貯存或直接利用;
(3)硝化-反硝化處理：將步驟(2)反應后的滲濾液引入硝化反應池、反硝化反應池進行處理，去除其中部分有機污染物和大部分氨氮;
(4)超濾處理：將步驟(3)反應后的滲濾液進入超濾系統，通過過濾實現泥水分離，超濾后清液進入低溫蒸餾處理系統;
(5)低溫蒸餾處理(機械蒸汽壓縮蒸發MechanicalVapor
Re-Compression，MVR)：由步驟a，b，c循環反應
a.預熱：厭氧處理后的滲濾液通過循環泵在加熱管內循環，通過三級板式預熱器使?jié)B濾液達到蒸發溫度70~90℃，通過一級板式換熱器，來液溫度升高約5℃;通過二級換熱器被預熱至50℃;通過三級換熱器預熱至設計蒸發溫度70~90℃;
b.蒸發濃縮：達到設計蒸發溫度的來液通過進料泵在一級蒸發器加熱室內被噴淋到熱交換管上被加熱并氣化，然后在蒸發器分離室中通過氣液分離器實現氣液分離，分離后的濃縮液用轉料泵再次送至二級蒸發器加熱室內繼續氣化，然后在二級分離室實現氣液分離，分離后的濃縮液體作為出水被排除系統，二次蒸汽進入壓縮系統;
c.壓縮單元：二次蒸汽被送至高速離心式壓縮機壓縮，蒸汽的壓力和溫度得到提升，溫度可升高到94℃，壓縮后的二次蒸汽再次送入蒸發器加熱室熱交換管內作為蒸發熱源的飽和蒸汽加熱料液;在壓縮二次蒸汽加熱料液的過程中，產生的冷凝水可由水泵排入二級換熱器，實現能量循環利用。
本發明采用的機械蒸汽壓縮蒸發工藝，是用機械方法將需要冷凝的二次蒸汽壓縮到較高壓力再次利用，使其內能提高，重返原蒸發器取代新鮮蒸汽為熱源，實現能量的持續循環，即只要蒸發啟動產生二次蒸汽，即可不再用外加蒸汽而使蒸發連續進行。本發明采用低溫蒸餾系統以電力供應，不需要冷卻水供應(常規蒸發需要大量冷卻水冷卻二次蒸汽熱量使之冷凝，冷卻水熱量再通過冷卻塔冷卻釋放)，并且通過能量回收系統回收排出系統的蒸餾水和濃縮液的熱量，垃圾滲瀝液蒸發噸水電耗可低至16kWH/噸，比采用傳統生化+膜工藝的用電(25-48度/噸)省50%以上。
有益效果
本發明通過采用預處理、厭氧UBF處理、硝化-反硝化處理、超濾處理、低溫蒸餾處理對垃圾焚燒發電廠滲濾液進行處理，解決了常規工藝滲濾液濃縮液難以處理的現狀，實現高濃度滲濾液廢水降解COD，使70000的高濃度COD通過處理后COD達到60以下，達到工業回用水標準，節約大量水源，實現滲濾液零排放。本發明處理效率高、處理設備投入少、能耗小，經本方法處理后垃圾滲濾液的出水各項指標均大大優于GB16889-2008《生活垃圾填埋場污染控制標準》排放要求，可實現廢水達標排放，保護生態環境，為垃圾焚燒發電廠滲濾液處理解決了關鍵性問題。
