　　本文綜述了雨水收集回用系統，現有的雨水收集回用系統，分析了不足之處，從節約水資源的角度出發，對現有小區雨水收集系統提出了設計改造的建議，得出以下結論:

　　1)改造利用小區原有的收集系統，新增雨水收集回用系統，需要一定的資金投入，經濟成本較高，但是從長期的經濟、社會、環境和生態效益角度來看，符合未來發展的趨勢，投入可行并且需鼓勵推廣。

　　2)大部分地區缺水，小區雨水收集系統小區一樣，沒有雨水回用系統，雨水資源沒有得到充分利用，因此，本小區新的雨水收集回用系統技術，適合新疆大部分城市小區雨水收集回用系統的改造。它具有更大的發展潛力。

　　3)建立小區雨水收集回用系統，充分利用雨水資源，對生態城市建設具有十分重要的意義。

　　城市小區雨水資源收集回用系統成為了城市節約水資源新的途徑。分住宅小區原有雨水收集回用狀況，建議采用雨水入滲技術，對原有設計系統進行改造，增加新的雨水收集回用系統，探討改造小區雨水收集回用系統的可行性，提出完善新增雨水收集回用系統的建議。

　　城市小區雨水收集回用系統

　　雨水收集回用系統是指收集、利用小區建筑物頂部及道路、廣場等硬化地表匯集的降雨徑流，經收集—輸水—凈水—儲存等環節積蓄、利用雨水，為澆灌綠化、景觀水體、環境保護及地下水源提供雨水補給。雨水收集回用系統包括建筑物頂部雨水和地表雨水的收集與回用。城市小區雨水收集回用系統分三種形式:一是收集凈化回用系統;二是入滲利用系統，即將收集的雨水轉化為土壤水;三是雨洪調節系統，即先將雨水蓄存起來，然后進行排放，單純消減雨水高峰流量，減少城市排洪壓力。

　　小區屋面及地面雨水收集回用不僅可以減少城市街道雨水徑流量，提高城市防洪能力，同時，還能有效降低雨污合流，減輕城市污水處理壓力，改善水環境。小區雨水收集回用，對于提高雨水的綜合利用能力，緩解城市用水緊張，改善提高人們的生活環境和生活質量，促進城市及經濟社會可持續發展，都有著重要的現實意義。

　　雨水收集利用現狀

　　城市小區雨水收集利用還沒有專門的系統以及統一的管理和規劃。建筑物頂部和地表的雨水分別通過屋面雨水口、室內雨水立管和地面雨水排水口排入市政排水管網與污水合流，沒有采取收集回用措施，造成雨水資源的浪費。政府高度重視收集利用雨水資源。水利水務部門已年加大修建雨污分流管道的資金投入;城建部門已在部分人行道上鋪設透水磚，減少路面雨水徑流，解決雨水入滲問題;節水部門計劃修建地下水池，蓄集雨水，用于綠化灌溉。

　　小區雨水收集系統現狀

　　小區雨水收集的形式是:屋頂上的雨水收集是將各個建筑物的屋頂有組織的排水，通過屋頂雨水口接入雨水立管流入小區內埋設的雨水、污水管道(以下簡稱污水管道)，排入市政排水管網;道路上的雨水排市政排水管網，少部分流入路邊綠地，設計上沒有考慮雨水收集回用。

　　依照《建筑與小區雨水利用工程技術規范》( GB50400—2006)的規定，年均降水量<400mm 的城市及缺水的城市，雨水收集回用系統不適合設計收集凈化回用系統和雨洪調節系統。所以，小區雨水回用系統適合采用雨水入滲利用類型。

　　改造利用小區原有雨水收集系統

　　利用屋面雨水口和室內的雨水立管將雨水排出室外。將屋內的雨水立管與新增的雨水滲透管相連，使之與原有的污水管道分離，形成屋頂雨水收集專用管道，通過新增的雨水滲透管和小區主要道路下面雨水排水管，流入(或滲入)小區綠地和雨水花園下面。

　　新增雨水回用系統

　　在小內增設雨水滲透管及配套設施、雨水排水管和雨水花園，屋頂的雨水將通過上述設施入滲樓前綠地和雨水花園地下土壤，溢流的雨水澆灌雨水花園。

　　增設雨水滲透管

　　滲透管是集滲透、排放于一體的雨水排水管(見圖2)。滲透管分別鋪設在小區各住宅樓前綠地和雨水花園的土層下面，埋設深度在1.4m，設計相應坡度，便于雨水流暢。小區屋頂的雨水通過室內雨水立管接入樓前綠地下層滲透管，雨水外滲到礫石層，再從礫石層往外滲入土壤中，增加地下土壤水分;樓前綠地下層滲透管連接小區道路下面的雨水排水管，雨水流入雨水花園下面埋設的雨水滲透管、滲透井，澆灌花園。

　　鋪設滲透管周圍的礫石層

　　礫石層的主要作用是調節雨水流量和儲存雨水，形成較大的蓄水空間，使儲存在礫石層的雨水進一步向土壤滲透，將雨水轉化為土壤水，增加土壤水分。鋪設礫石層厚度為20 cm～30 cm之間，應選擇大小適當且均勻的卵石材料;在土壤和礫石層中間可隔放土工布;礫石層應距建筑物基礎邊緣3m以上，以利于保護其他建筑物、管道基礎不受到雨水滲透的影響。

　　增設小區雨水排水管道

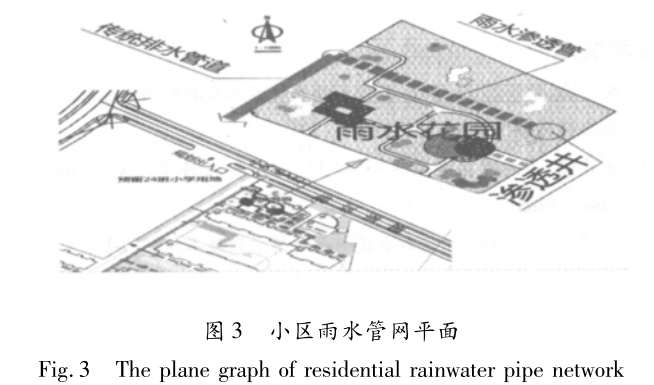

　　在小區主要道路下面埋設雨水排水管道深度可按當地設計規范要求，主要作用是接入每棟樓前雨水滲透管排出的雨水。將排水管道埋設至雨水花園邊，與雨水花園下層的雨水滲透管相接，把匯集屋頂的雨水輸送到雨水花園里(見圖3)。

　　新建雨水花園及配套設施

　　小區原有綠地花園與小區主要道路路面的雨水不能流入園中，沒有充分利用小區雨水資源。建議將原有的綠地花園新建成雨水花園。即鋪設高出綠地花園5cm～10cm小區道路，利用匯集道路和屋頂的雨水澆灌花園。雨水花園中透水結構層由地表往下鋪設四層:即覆蓋層、種植土層、砂層和礫石層(見4)。

　　改進小區地面硬化方式

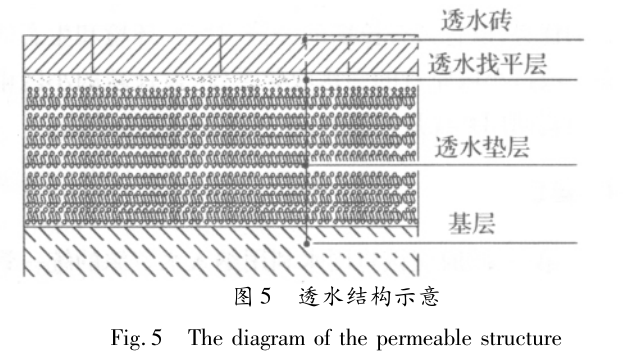

　　小區除主要道路設計為硬化地面以外，其余地面將按照規劃，設計建成滲水地面和綠地，讓硬化層具有滲水功能，以方便雨水入滲。建議小區住宅樓前人行道路、廣場和停車場等場地建設為透水地面，其透水結構由地表往下分為三層(見圖 5):第一層，路面采用透水性混凝土路面磚，磚厚度為6cm，孔隙率約為20%，磚縫間采用梯型槽，使縫間形成自然排水通道;第二層是找平層，主要鋪設細砂，厚度2cm～5cm;第三層是墊層，采用砂礫料加透水混凝土鋪設，厚度10cm～30cm，孔隙率約為30% 。這種鋪設結構的透水磚和墊層就可容納72mm 的降雨量，即使墊層下的基礎是黏土，透水地面結構可以滿足最大降雨量的要求，使雨水能有效地入滲土壤中。具體聯系污水寶或參見http://www.xhxdt.com更多相關技術文檔。

　　小區雨水收集回用系統的可行性分析

　　改造利用小區原有的收集系統，技術設計不難，改造工程簡單，在不考慮利用小區原有雨水系統投入的情況下，按照設計單位設計概算及設計方對設備詢價情況，計算出新增的雨水回用系統中有關設備等設施項目投資共計39.52萬元。

　　經濟效益

　　屋頂每年節水資金共計7682 元。地面每年節水資金共計6940元。污水處理成本每年節約資金1.38 萬元，合計每年直接節約資金2.84 萬元。

　　社會效益

　　隨著水價的上漲，人們對生態環境的需求，小區雨水收集回用系統具有更大的發展潛力。原有系統收集的雨水都排入城市污水管網，浪費了雨水資源。新的雨水收集回用系統，補充涵養地下水源，減少小區澆灌花草的自來水，節省開支并緩解城市用水緊張的局面，降低人們對有限的地表水和地下水的依賴性。同時，減少排水管網的投資，降低城市污水處理的成本，減少政府財政公共支出。

　　環境和生態效益

　　深圳市海綿雨水利用科技有限公司新的雨水收集回用系統可以改善生態環境，緩解水土流失。收集的雨水澆灌小區雨水花園植物，通過其植物的蒸騰作用，可以調節小區環境中的濕度與溫度，改善了小氣候環境，可以給人們帶來美的享受。新的收集回用系統的運用，對該小區水土流失、水污染等問題也有一定的緩解作用，清潔美化城市。(深圳市海綿雨水利用科技有限公司 MR,黃)
