公布日：2024.04.26
申請日：2024.03.04
分類號：C02F7/00(2006.01)I;C02F1/00(2023.01)N
摘要
本發明公開了一種具有打撈功能的曝氣沉砂污水處理裝置，具體涉及污水處理裝置技術，包括沉砂塊，所述沉砂塊后端設有電機，所述沉砂塊上端設有污水處理部件，所述沉砂塊前側設有收砂箱，所述污水處理部件上端設有清理部件，所述清理部件前端固定有排污部件，所述污水處理部件前端固定有曝氣機，所述沉砂塊上端開設有半圓柱槽，所述沉砂塊前端固定有與收砂箱相配合的吸砂泵。本發明所述的一種具有打撈功能的曝氣沉砂污水處理裝置，通過設置的清理部件和兩個三角斜塊之間的相互聯動配合，可將污水箱內腔污水經過曝氣后液面漂浮的浮渣進行收集處理，避免污水處理不徹底，也避免堆積的浮渣影響曝氣效果。
權利要求書

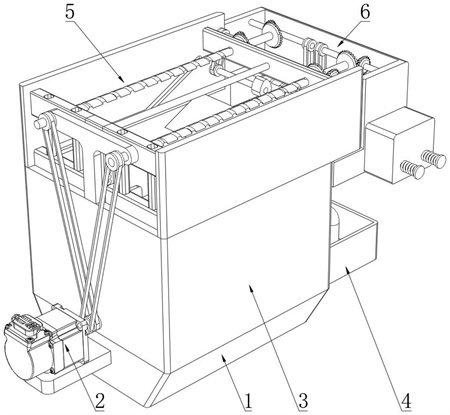

1.一種具有打撈功能的曝氣沉砂污水處理裝置，包括沉砂塊(1)，其特征在于：所述沉砂塊(1)后端設有電機(2)，所述沉砂塊(1)上端設有污水處理部件(3)，所述沉砂塊(1)前側設有收砂箱(4)，所述污水處理部件(3)上端設有清理部件(5)，所述清理部件(5)前端固定有排污部件(6)，所述污水處理部件(3)前端固定有曝氣機(7)，所述沉砂塊(1)上端開設有半圓柱槽(10)，所述沉砂塊(1)前端固定有與收砂箱(4)相配合的吸砂泵(11)；所述污水處理部件(3)包括固定于沉砂塊(1)上端的污水箱(30)，所述污水箱(30)內腔底壁開設有與半圓柱槽(10)相配合的矩形槽，所述污水箱(30)內腔底壁設有兩個對稱的三角塊(31)，所述污水箱(30)內腔前后側壁共同設有往復螺桿(32)，所述往復螺桿(32)后端與沉砂塊(1)輸出端固定連接，所述往復螺桿(32)外表面設有在半圓柱槽(10)內腔滑動的弧形塊(33)，所述弧形塊(33)左右兩側分別設有與三角塊(31)相配合的推塊(34)，所述污水箱(30)內腔前后側壁共同固定有曝氣管一(35)，所述曝氣管一(35)外表面前后兩側均固定有曝氣管二(350)，所述污水箱(30)上端前側設有兩個對稱的三角斜塊(36)。
2.根據權利要求1所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：所述清理部件(5)包括兩個對稱固定于污水箱(30)上端的安裝板(50)和一個固定于污水箱(30)上端后側的T形板(52)，兩個所述安裝板(50)相互靠近的一端均開設有移動槽(501)，所述移動槽(501)傾斜部的傾斜角度與三角斜塊(36)斜面傾斜角度相同，兩個所述安裝板(50)相互靠近一端前側共同固定有橫板(51)，所述橫板(51)和T形板(52)水平方向之間共同設有兩個對稱的螺桿一(53)和一個連桿(54)，兩個所述螺桿一(53)均與往復螺桿(32)之間通過皮帶連接，兩個所述螺桿一(53)和一個連桿(54)外表面共同設有打撈部件(55)。
3.根據權利要求2所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：兩個所述螺桿一(53)外表面前側均固定有錐齒輪一(530)和錐齒輪二(531)，兩個所述安裝板(50)相互靠近的一端前側均設有與同側錐齒輪一(530)相嚙合的錐齒輪三(56)，兩個所述安裝板(50)相互靠近的一端均設有與同側錐齒輪三(56)相配合的安裝軸(57)，兩個所述安裝軸(57)外表面相互靠近的一側均固定有凸輪(58)。
4.根據權利要求3所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：所述打撈部件(55)包括滑動安裝于連桿(54)外表面的移動塊(550)，所述移動塊(550)左右兩端均固定有槽塊(552)，所述移動塊(550)左右兩端均開設有滑動槽，兩個所述滑動槽內腔頂壁均固定有連接彈簧(551)，兩個所述連接彈簧(551)下端均固定有滑塊(553)。
5.根據權利要求4所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：兩個所述滑塊(553)相互遠離的一端均固定有安裝塊(554)，兩個所述安裝塊(554)上端均固定有兩個與槽塊(552)相配合的立柱(555)，兩個所述安裝塊(554)下端均設有打撈板(556)，所述打撈板(556)前側是與同側三角斜塊(36)相配合的斜面。
6.根據權利要求5所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：兩個所述打撈板(556)上端相互靠近的一側均固定有擋板(557)，兩個所述安裝塊(554)相互遠離的一端均設有與同側移動槽(501)相配合的滾輪。
7.根據權利要求3所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：所述排污部件(6)包括固定于兩個安裝板(50)前端和污水箱(30)前端的集污箱(60)，所述集污箱(60)內腔底壁后側固定有梯形斜塊(61)，所述梯形斜塊(61)上側固定有擋塊(610)，所述集污箱(60)內腔左右側壁均轉動安裝有傳動軸(66)，兩個所述傳動軸(66)外表面均固定有與同側錐齒輪二(531)相嚙合的錐齒輪四(660)。
8.根據權利要求7所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：所述集污箱(60)左右兩端均固定有排污箱(62)，兩個所述排污箱(62)內腔靠近擋塊(610)的側壁均設有螺桿二(65)，所述螺桿二(65)與同側的傳動軸(66)之間通過皮帶連接，兩個所述排污箱(62)相互遠離的一端均設有兩個頂桿組件(63)，同側的兩個所述頂桿組件(63)靠近擋塊(610)的一端共同固定有堵板(64)，所述集污箱(60)左右兩端均開設有與同側堵板(64)相配合的推污孔。
9.根據權利要求8所述的一種具有打撈功能的曝氣沉砂污水處理裝置，其特征在于：所述螺桿二(65)外表面設有連接板(67)，所述連接板(67)下端固定有排污推板(68)，所述連接板(67)靠近同側堵板(64)的一端固定有兩個對稱的推柱(670)。
發明內容
本發明的主要目的在于提供一種具有打撈功能的曝氣沉砂污水處理裝置，可以有效解決曝氣沉砂裝置無法打撈污水表面浮渣導致的污水處理不徹底的問題。
為實現上述目的，本發明采取的技術方案為：
一種具有打撈功能的曝氣沉砂污水處理裝置，包括沉砂塊，所述沉砂塊后端設有電機，所述沉砂塊上端設有污水處理部件，所述沉砂塊前側設有收砂箱，所述污水處理部件上端設有清理部件，所述清理部件前端固定有排污部件，所述污水處理部件前端固定有曝氣機，所述沉砂塊上端開設有半圓柱槽，所述沉砂塊前端固定有與收砂箱相配合的吸砂泵；
所述污水處理部件包括固定于沉砂塊上端的污水箱，所述污水箱內腔底壁開設有與半圓柱槽相配合的矩形槽，所述污水箱內腔底壁設有兩個對稱的三角塊，所述污水箱內腔前后側壁共同設有往復螺桿，所述往復螺桿后端與沉砂塊輸出端固定連接，所述往復螺桿外表面設有在半圓柱槽內腔滑動的弧形塊，所述弧形塊左右兩側分別設有與三角塊相配合的推塊，所述污水箱內腔前后側壁共同固定有曝氣管一，所述曝氣管一外表面前后兩側均固定有曝氣管二，所述污水箱上端前側設有兩個對稱的三角斜塊。
優選的，所述清理部件包括兩個對稱固定于污水箱上端的安裝板和一個固定于污水箱上端后側的T形板，兩個所述安裝板相互靠近的一端均開設有移動槽，所述移動槽傾斜部的傾斜角度與三角斜塊斜面傾斜角度相同，兩個所述安裝板相互靠近一端前側共同固定有橫板，所述橫板和T形板水平方向之間共同設有兩個對稱的螺桿一和一個連桿，兩個所述螺桿一均與往復螺桿之間通過皮帶連接，兩個所述螺桿一和一個連桿外表面共同設有打撈部件。
優選的，兩個所述螺桿一外表面前側均固定有錐齒輪一和錐齒輪二，兩個所述安裝板相互靠近的一端前側均設有與同側錐齒輪一相嚙合的錐齒輪三，兩個所述安裝板相互靠近的一端均設有與同側錐齒輪三相配合的安裝軸，兩個所述安裝軸外表面相互靠近的一側均固定有凸輪。
優選的，所述打撈部件包括滑動安裝于連桿外表面的移動塊，所述移動塊左右兩端均固定有槽塊，所述移動塊左右兩端均開設有滑動槽，兩個所述滑動槽內腔頂壁均固定有連接彈簧，兩個所述連接彈簧下端均固定有滑塊。
優選的，兩個所述滑塊相互遠離的一端均固定有安裝塊，兩個所述安裝塊上端均固定有兩個與槽塊相配合的立柱，兩個所述安裝塊下端均設有打撈板，所述打撈板前側是與同側三角斜塊相配合的斜面。
優選的，兩個所述打撈板上端相互靠近的一側均固定有擋板，兩個所述安裝塊相互遠離的一端均設有與同側移動槽相配合的滾輪。
優選的，所述排污部件包括固定于兩個安裝板前端和污水箱前端的集污箱，所述集污箱內腔底壁后側固定有梯形斜塊，所述梯形斜塊上側固定有擋塊，所述集污箱內腔左右側壁均轉動安裝有傳動軸，兩個所述傳動軸外表面均固定有與同側錐齒輪二相嚙合的錐齒輪四。
優選的，所述集污箱左右兩端均固定有排污箱，兩個所述排污箱內腔靠近擋塊的側壁均設有螺桿二，所述螺桿二與同側的傳動軸之間通過皮帶連接，兩個所述排污箱相互遠離的一端均設有兩個頂桿組件，同側的兩個所述頂桿組件靠近擋塊的一端共同固定有堵板，所述集污箱左右兩端均開設有與同側堵板相配合的推污孔。
優選的，所述螺桿二外表面設有連接板，所述連接板下端固定有排污推板，所述連接板靠近同側堵板的一端固定有兩個對稱的推柱。
與現有技術相比，本發明具有如下有益效果：
1、本裝置通過設置的清理部件和兩個三角斜塊之間的相互聯動配合，可將污水箱內腔污水經過曝氣后液面漂浮的浮渣進行收集處理，避免污水處理不徹底，也避免堆積的浮渣影響曝氣效果；通過兩個螺桿一帶著打撈部件在兩個安裝板之間移動，可利用位于污水液面下的兩個打撈板和安裝塊將浮渣向前側推動，利用兩個安裝板上的移動槽與兩個安裝塊上滾輪之間的配合，可以使安裝塊在向前側移動時，使打撈板的斜面與同側三角斜塊的斜面緊貼，將浮渣推送到三角斜塊斜面上，然后安裝塊經移動槽傾斜部繼續移動，使擋板斜面緊貼著三角斜塊的斜面向前側移動，將浮渣向三角斜塊前側的集污箱內腔推動，從梯形斜塊斜面流向集污箱內腔前側，將大量浮渣進行收集。
2、本裝置通過移動中的打撈部件與兩個安裝板上安裝的凸輪之間的相互配合，在打撈板斜面與三角斜塊脫離移動至移動槽最末端的過程中，打撈板在凸輪的作用下會反復轉動傾斜，使打撈板上端殘留的浮渣也掉進集污箱內腔；通過齒輪和皮帶傳動的安裝軸帶著凸輪轉動，使凸輪表面與同側錐齒輪三上端接觸，使打撈板傾斜，在打撈板從脫離三角斜塊開始，與凸輪接觸就會被推動的傾斜，通過扭簧和凸輪凸起側的作用，還會使打撈板震動，反復的傾斜和震動，使打撈板上端的殘留的浮渣流進集污箱內腔，再順著擋塊斜面流到集污箱內腔底壁前側。
3、本裝置通過設置的排污部件，可在打撈部件向后側移動過程中，將集污箱內腔收集的浮渣通過排污口排除，避免集污箱內腔浮渣堆積，引起異味以及影響打撈效率；通過兩個螺桿二帶動連接板向同側的堵板移動，利用連接板連接的排污推板將浮渣向集污箱上排污孔推動，通過兩個推柱將堵板推動，使排污推板推動的浮渣進入排污箱內腔，經排污箱下端的排污口排出。
（發明人：奇?zhèn)?/span>;張波;趙松）
