申請日2013.08.19

　　公開(公告)日2013.11.20

　　IPC分類號C02F9/02; C02F1/44; C02F1/64; C02F9/04

　　摘要

　　一種利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置，它涉及一種水處理裝置。本發明為解決現有的水處理裝置存在功能單一、需要多個除鐵除錳預處理裝置進行處理，處理流程長、運行成本高以及產水水質不佳的問題。罐體的頂端與淋水槽與填料層之間設置有淋水槽，錳砂過濾罐內設置有錳砂濾料層，錳砂濾料層與承托層之間設置有反洗大阻力配氣系統，承托層的下方設置有大阻力反洗配水系統，罐體的上端設置有排氣管，錳砂過濾罐與濾罐反洗排水管相連通，濾罐反洗排水管上設置有濾罐反洗排水閥;大阻力反洗配水系統通過超濾膜進水管與超濾膜組件相連通，反洗水箱的下端通過反洗水管與超濾膜進水管相連通。本發明的水處理裝置用于水處理領域。

　　權利要求書

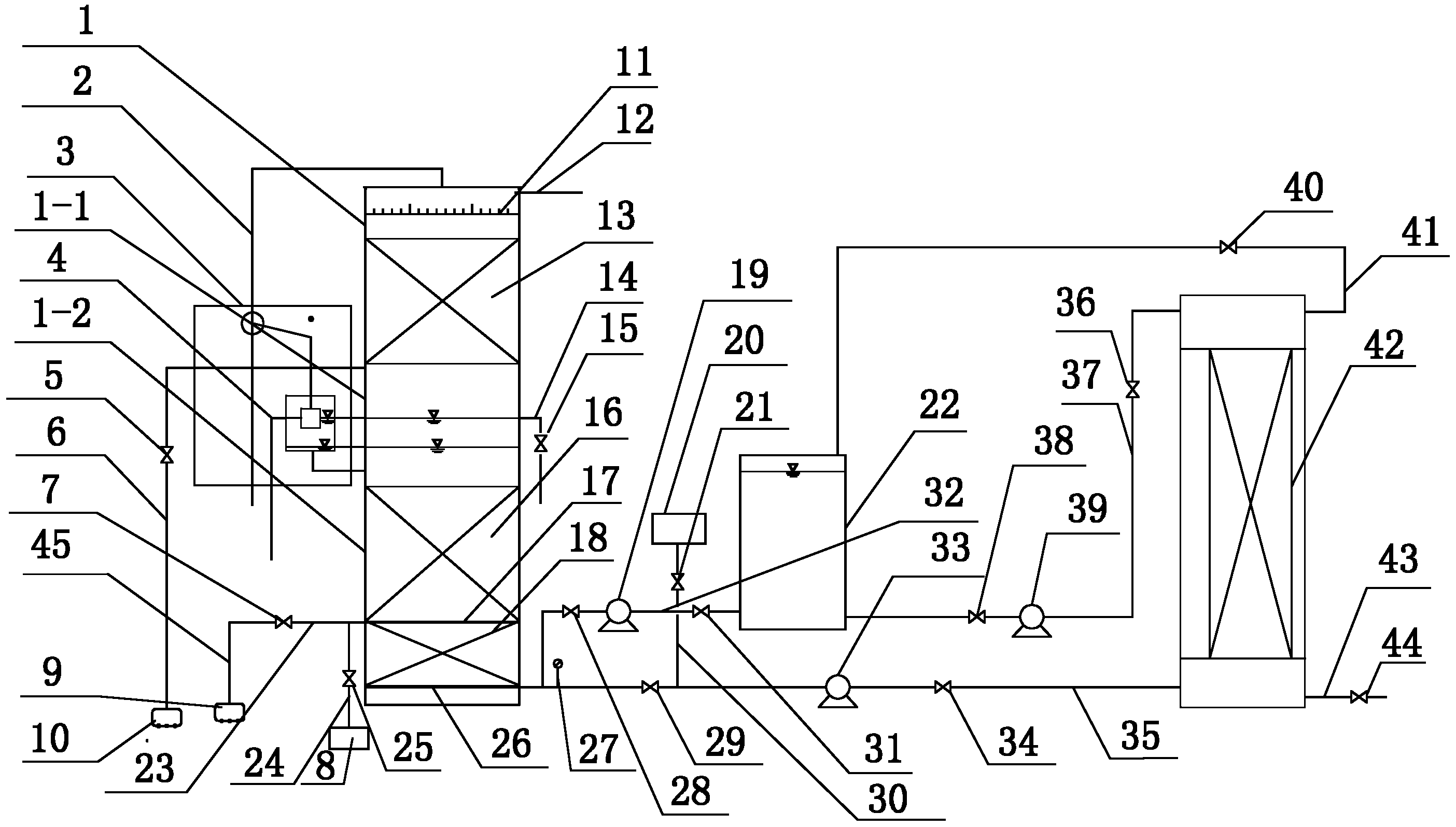

　　1.一種利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置，其特征在于：所述水處理 裝置包括罐體(1)、進水管(2)、水力控制蝶閥(3)、通風進氣閥(5)、通風曝氣管(6)、 濾罐反洗曝氣閥(7)、反洗空壓機(9)、通風曝氣機(10)、淋水槽(11)、排氣管(12)、 填料層(13)、濾罐反洗排水管(14)、濾罐反洗排水閥(15)、錳砂濾料層(16)、大阻力 反洗配氣系統(17)、承托層填料(18)、濾層反洗水泵(19)、反洗水箱(22)、濾罐反洗 氣管(23)、大阻力反洗配水系統(26)、壓力表(27)、濾罐反洗進水閥(28)、超濾膜進 水泵進水閥(29)、反洗水泵進水閥(31)、濾罐反洗水管(32)、超濾進水泵(33)、超濾 進水閥(34)、超濾膜進水管(35)、超濾膜反洗進水閥(36)、超濾膜反洗水管(37)、超 濾膜反洗水泵進水閥(38)、超濾膜反洗水泵(39)、超濾膜產水閥(40)、超濾膜產水管(41)、 超濾膜組件(42)、超濾膜反洗排水管(43)和超濾膜反洗排水閥(44);

　　所述罐體(1)包括機械通風曝氣塔(1-1)和錳砂過濾罐(1-2)，通風曝氣塔(1-1) 位于錳砂過濾罐(1-2)的上端面上，罐體(1)內由上至下依次設置有淋水槽(11)、填料 層(13)、錳砂濾料層(16)、反洗大阻力配氣系統(17)、承托層(18)和大阻力反洗配水 系統(26)，機械通風曝氣塔(1-1)的上端面上設置有填料層(13)，罐體(1)的頂端與 淋水槽(11)與填料層(13)之間設置有淋水槽(11)，錳砂過濾罐(1-2)內設置有錳砂 濾料層(16)，錳砂濾料層(16)與承托層(18)之間設置有反洗大阻力配氣系統(17)， 承托層(18)的下方設置有大阻力反洗配水系統(26)，罐體(1)的上端設置有排氣管(12)， 錳砂過濾罐(1-2)與濾罐反洗排水管(14)相連通，濾罐反洗排水管(14)上設置有濾罐 反洗排水閥(15);

　　進水管(2)的一端與罐體(1)的頂端相連通，進水管(2)上設有水力控制蝶閥(3)， 曝氣機(10)通過通風曝氣管(6)與機械通風曝氣塔(1-1)的上端連通，通風曝氣管(6) 上設有通風進氣閥(5)，反洗空壓機(9)通過反洗配氣管(45)與反洗大阻力配氣系統(17) 相連通，反洗配氣管(45)上設置有濾罐反洗曝氣閥(7);

　　大阻力反洗配水系統(26)通過超濾膜進水管(35)與超濾膜組件(42)相連通，超 濾膜進水管(35)上依次設置有壓力表(27)、超濾膜進水泵進水閥(29)、超濾膜進水泵 (33)和超濾膜進水閥(34)，反洗水箱(22)的下端通過反洗水管(32)與超濾膜進水管 (35)相連通，反洗水管(32)上依次設置有濾罐反洗進水閥(28)、濾層反洗水泵(19) 和反洗水泵進水閥(31);

　　反洗水箱(22)的下端通過超濾膜反洗水管(37)與超濾膜組件(42)相連通，超濾 膜反洗水管(37)上依次設有超濾膜反洗水泵進水閥(38)、超濾膜反洗水泵(39)、超濾 膜反洗水管(37)和超濾膜反洗進水閥(36)，反洗水箱(22)的上端通過超濾膜產水管(41) 與超濾膜組件(42)相連通，超濾膜產水管(41)上設有超濾膜產水閥(40)，超濾膜組件 (42)的下端與超濾膜反洗排水管(43)連通，超濾膜反洗排水管(43)上設置有超濾膜 反洗排水閥(44)。

　　2.根據權利要求1所述的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置，其特征 在于：所述水力控制蝶閥(3)包括蝶閥葉片(3-1)、聯動軸(3-2)、第一傳動桿(3-3)、 鉸接(3-4)、第二傳動桿(3-5)、浮子(3-6)、液位水箱(3-7)、連接管(3-8)和溢流管(4)， 蝶閥葉片(3-1)和聯動軸(3-2)均位于進水管(2)內，第一傳動桿(3-3)的一端與聯動 軸(3-2)固定連接，蝶閥葉片(3-1)安裝在聯動軸(3-2)上，蝶閥葉片(3-1)與第一傳 動桿(3-3)成45°夾角，第一傳動桿(3-3)的另一端與第二傳動桿(3-5)的上端鉸接， 第二傳動桿(3-5)的下端與浮子(3-6)的上表面固接，浮子(3-6)浮在液位水箱(3-7) 的水面上，液位水箱(3-7)的下端通過連接管(3-8)與錳砂過濾罐(1-2)相連通，液位 水箱(3-7)的上部與溢流管(4)相連通。

　　3.根據權力要求2所述的所述的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置， 其特征在于：所述浮子(3-6)為空心正方體結構。

　　4.根據權力要求1、2或3所述的所述的利用除鐵除錳工藝與超濾膜工藝組合的水處 理裝置，其特征在于：所述填料層(13)為塑料環填料層。

　　5.根據權力要求4所述的所述的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置， 其特征在于：所述水處理裝置還包括投加器(8)、加藥管(24)和手動蝶閥(25)，投加器 (8)通過加藥管(24)與反洗配氣管(45)相連通，加藥管(24)上設置有手動蝶閥(25)。

　　6.根據權力要求1、2、3或5所述的所述的利用除鐵除錳工藝與超濾膜工藝組合的 水處理裝置，其特征在于：所述水處理裝置還包括加氯機(20)、加氯手動控制閥(21)和 加氯管(30)，加氯機(20)通過加氯管(30)與超濾膜進水管(35)相連通，超濾膜進水 管(35)上設有加氯手動控制閥(21)。

　　說明書

　　一種利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置

　　技術領域

　　本發明涉及一種水處理裝置，具體涉及一種利用除鐵除錳工藝與超濾膜工藝組合的水 處理裝置。

　　背景技術

　　目前，我國農村飲用的地下水中鐵錳含量度超標，但是供水過程中沒有經過任何處理 就直接到用戶，如果鐵錳含量高會導致水的色度升高，影響居民的身體健康，加之人體攝 入過量的錳會導致人體器官病變，錳過量對人體有慢性中毒的現象。對鐵錳超標的原水需 要采用多個不同的除鐵除錳預處理裝置進行處理，才能保證出水水質和工藝運行的高效 性。然而，農村供水規模小，地點分散，建設水處理構筑物和鋪設大量管網需要大量的基 建投資，且管網漏失水率高，會造成很大的浪費，因而不適合利用傳統水處理工藝對鐵錳 超標地下水進行處理。現有的除鐵除錳除鐵除錳預處理裝置功能單一，一般需要多個除鐵 除錳預處理裝置進行處理，存在處理流程長、運行成本高、且產水水質不佳等問題。

　　綜上，現有的水處理裝置存在功能單一，需要多個除鐵除錳預處理裝置進行處理，存 在處理流程長、運行成本高以及產水水質不佳的問題。

　　發明內容

　　本發明為解決現有的水處理裝置存在功能單一、需要多個除鐵除錳預處理裝置進行處 理，處理流程長、運行成本高以及產水水質不佳的問題，進而提供一種利用除鐵除錳工藝 與超濾膜工藝組合的水處理裝置。

　　本發明為解決上述技術問題采取的技術方案是：本發明的利用除鐵除錳工藝與超濾膜 工藝組合的水處理裝置包括罐體、進水管、水力控制蝶閥、通風進氣閥、通風曝氣管、濾 罐反洗曝氣閥、反洗空壓機、通風曝氣機、淋水槽、排氣管、填料層、濾罐反洗排水管、 濾罐反洗排水閥、錳砂濾料層、大阻力反洗配氣系統、承托層填料、濾層反洗水泵、反洗 水箱、濾罐反洗氣管、大阻力反洗配水系統、壓力表、濾罐反洗進水閥、超濾膜進水泵進 水閥、反洗水泵進水閥、濾罐反洗水管、超濾進水泵、超濾進水閥、超濾膜進水管、超濾 膜反洗進水閥、超濾膜反洗水管、超濾膜反洗水泵進水閥、超濾膜反洗水泵、超濾膜產水 閥、超濾膜產水管、超濾膜組件、超濾膜反洗排水管和超濾膜反洗排水閥;

　　所述罐體包括機械通風曝氣塔和錳砂過濾罐，通風曝氣塔位于錳砂過濾罐的上端面 上，罐體內由上至下依次設置有淋水槽、填料層、錳砂濾料層、反洗大阻力配氣系統、承 托層和大阻力反洗配水系統，機械通風曝氣塔的上端面上設置有填料層，罐體的頂端與淋 水槽與填料層之間設置有淋水槽，錳砂過濾罐內設置有錳砂濾料層，錳砂濾料層與承托層 之間設置有反洗大阻力配氣系統，承托層的下方設置有大阻力反洗配水系統，罐體的上端 設置有排氣管，錳砂過濾罐與濾罐反洗排水管相連通，濾罐反洗排水管上設置有濾罐反洗 排水閥;

　　進水管的一端與罐體的頂端相連通，進水管上設有水力控制蝶閥，曝氣機通過通風曝 氣管與機械通風曝氣塔的上端連通，通風曝氣管上設有通風進氣閥，反洗空壓機通過反洗 配氣管與反洗大阻力配氣系統相連通，反洗配氣管上設置有濾罐反洗曝氣閥;

　　大阻力反洗配水系統通過超濾膜進水管與超濾膜組件相連通，超濾膜進水管上依次設 置有壓力表、超濾膜進水泵進水閥、超濾膜進水泵和超濾膜進水閥，反洗水箱的下端通過 反洗水管與超濾膜進水管相連通，反洗水管上依次設置有濾罐反洗進水閥、濾層反洗水泵 和反洗水泵進水閥;

　　反洗水箱的下端通過超濾膜反洗水管與超濾膜組件相連通，超濾膜反洗水管上依次設 有超濾膜反洗水泵進水閥、超濾膜反洗水泵、超濾膜反洗水管和超濾膜反洗進水閥，反洗 水箱的上端通過超濾膜產水管與超濾膜組件相連通，超濾膜產水管上設有超濾膜產水閥， 超濾膜組件的下端與超濾膜反洗排水管連通，超濾膜反洗排水管上設置有超濾膜反洗排水 閥。

　　本發明的有益效果是：

　　一、本發明的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置設有機械通風曝氣裝 置、過濾除鐵除錳濾罐以及超濾組件有機結合，與現有的水處理裝置相比，本發明的水處 理裝置可以實現曝氣、過濾除鐵除錳、超濾組合工藝，處理短流程;

　　二、本發明的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置集機械通風曝氣、過 濾除鐵除錳功能于一體，與現有的水處理裝置相比，本發明的水處理裝置占地面積小，設 備制造成本低，制造成本降低了30%以上;

　　三、本發明的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置能夠?qū)崿F(xiàn)通風曝氣、 除鐵除錳、除有機物、濾層氣水反沖洗、超濾膜維護性清洗等功能;

　　四、本發明的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置可以用于處理具有 有機物污染、低濁、鐵錳超標等特征的水源的飲用水處理，與現有的水處理裝置相比，大 大提高了出水水質;

　　五、本發明的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置可以高效的處理鐵錳 超標，有機物污染水質特征的原水，能有效的降低進入膜表面的污染負荷，有利于緩解膜 污染;

　　六、本發明的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置，組合簡單，安裝方 便，可以實現模塊式安裝;

　　七、本發明的利用除鐵除錳工藝與超濾膜工藝組合的水處理裝置，可以根據水量對設 備進行合理組合，以解決不同水量問題。
