公布日：2024.03.29
申請日：2024.02.02
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F3/30(2023.01)N;C02F1/44(2023.01)N
摘要

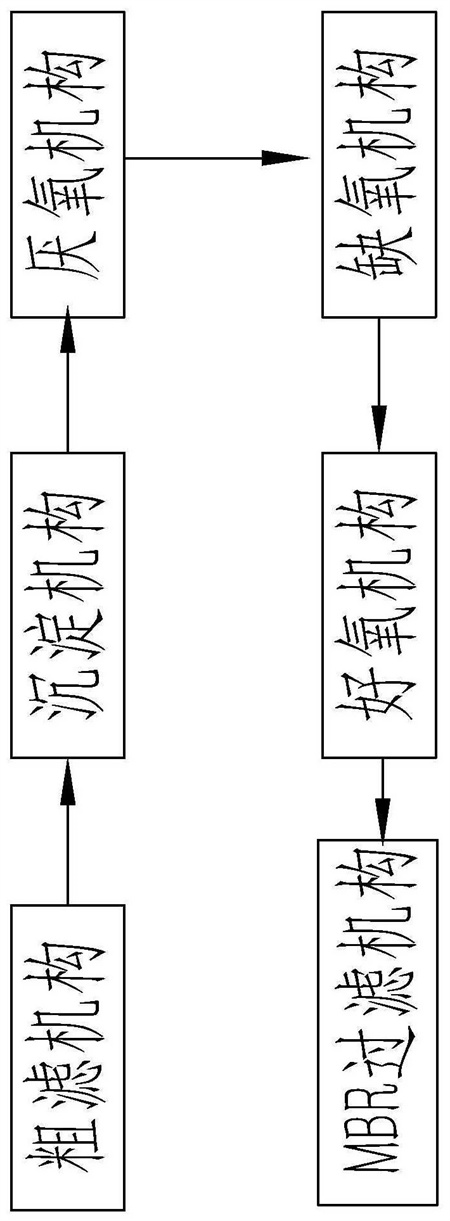

本發明公開了一種強化脫氮的一體化生活污水處理裝置，包括并依次設置粗濾機構、沉淀機構、厭氧機構、缺氧機構、好氧機構、MBR過濾機構；淀機構包括罐體和攪拌機構，攪拌機構設于罐體內部；攪拌機構包括安裝臂、第一安裝塊、十字調節架、第一彈簧、第七調節臂、第一電機、支撐臂；MBR過濾機構包括過濾箱、過濾架、MBR膜處理組件、提升臂、第七電推桿、清洗箱、啟閉機構、推拉機構。本發明通過粗濾機構進行粗濾較大雜物，保證后續處理中廢水能夠正常流轉避免堵塞，然后在沉淀機構進行沉淀，沉淀后廢水依次通過厭氧機構、缺氧機構、好氧機構實現反硝化和硝化反應生成氮氣后脫氮，剩余廢水最后通過MBR過濾進行最終過濾，使廢水達到最終排放標準后排出。
權利要求書
1.一種強化脫氮的一體化生活污水處理裝置，包括并依次設置粗濾機構、沉淀機構、厭氧機構、缺氧機構、好氧機構、MBR過濾機構；廢水通過粗濾機構進行粗濾雜物、垃圾，然后在沉淀機構進行沉淀，沉淀后廢水依次通過厭氧機構、缺氧機構、好氧機構實現反硝化和硝化反應生成氮氣后脫氮，剩余廢水最后通過MBR過濾進行最終過濾，然后排出；其特征在于所述粗濾機構包括箱體，箱體頂部設有進水口，箱體底部兩側設有第一泄料口以及相互對應的封板和第一泄料槽；箱體一側還設有第一導向槽、第三導向槽，箱體另一側設有第一滑槽、插槽以及若干第二導向槽；所述封板插接插槽并封堵第一泄料口，封板一側設有氣缸并固定在箱體側壁上的安裝板上，氣缸頂軸固定連接封板一端，封板上設有第一導向軸并滑動連接安裝板；通過氣缸推動封板沿插槽和第一導向軸滑動實現對第一泄料口的啟閉；箱體一側外壁上設有第一調節機構，第一調節機構包括第一電推桿、第一調節臂；第一電推桿固定在箱體上；第一調節臂中間設有第一轉軸并轉動連接箱體，第一調節臂兩端分別設有第一通槽，第一電推桿軸端設有推軸，推軸一端設于第一滑槽內，推軸另一端設于第一調節臂一端的第一通槽內，通過第一電推桿推動第一調節臂以第一轉軸為軸心進行轉動；箱體兩側分別設有第二調節機構，第二調節機構包括第二電推桿、第二調節臂、第三調節臂；第二調節臂中間設固定連接的第二轉軸，第二轉軸轉動連接箱體，第二調節臂兩端分別設有第二通槽，所述第三調節臂一端固定連接第二轉軸，所述第二電推桿底座轉動連接箱體側壁，第二電推桿頂軸轉動連接第三調節臂端部；通過第二電推桿推動第三調節臂，進而通過第三調節臂推動第二調節臂以第二轉軸為軸心轉動；箱體內部兩側分別設有導流板和過濾板，導流板下方設有承載板并固定連接箱體內壁；承載板一端與箱體內壁設有間隙用于流水并且間隙設于過濾板下方，承載板上設有推料板，推料板上設有第一調節軸和第二調節軸并插接第二導向槽，第一調節軸端部設于第一通槽內；第一調節臂以第一轉軸為軸心轉動推動推料板沿第二導向槽左右滑動推料；所述導流板頂部兩端轉動連接箱體內壁，導流板底部兩端設有第三調節軸并設于第一導向槽內，第三調節軸還設于第二通槽內；所述過濾板通過第一過濾板和第二過濾板插接組成，第一過濾板頂部兩端轉動連接箱體內壁，第一過濾板側壁設有T型板；第二過濾板上設有插接槽插接T型板使兩者能夠滑動，第二過濾板底部兩端設有第四調節軸并設于第三導向槽內，第四調節軸端部還設于第二通槽內；第二電推桿推動第二調節臂轉動，進而推動導流板和過濾板轉動，使兩者在貼近箱體內壁和脫離箱體內壁的狀態中進行轉換，導流板一端指向過濾板使廢水沿導流板流向過濾板。
2.根據權利要求1所述的一種強化脫氮的一體化生活污水處理裝置，其特征在于箱體一側第一安裝槽，第一安裝槽內設有吹掃機構；吹掃機構包括安裝板、第三電推桿、第一固定架、第二固定架，安裝板設于第一安裝槽內并通過螺栓固定在箱體側壁；安裝板兩側設有第二安裝槽；安裝板上設有第五調節臂和若干均勻分布的安裝架，安裝架兩端設于第一安裝槽內并通過銷軸相互轉動連接；第三電推桿固定在箱體側壁上，第五調節臂中間設有第三轉軸并轉動連接安裝板，第五調節臂上設有第一調節槽和一對第二調節槽；第二調節槽設于第三轉軸兩側，第三電推桿一端設有調節軸并設于第一調節槽內；第一固定架、第二固定架分別連接安裝架，第一固定架與第二固定架間隔連接安裝架，第一固定架和第二固定架端部設有調節軸并設于第二調節槽內；所述安裝架上設有第一氣管，第一氣管一端連通第二氣管，第二氣管一端設有連接管連接外部氣源進行供氣；通過第三電推桿推動第五調節臂帶動第一固定架和第二固定架作相向運動，進而帶動安裝架以及第一氣管轉動進行吹氣和吹掃角度調節。
3.根據權利要求1所述的一種強化脫氮的一體化生活污水處理裝置，其特征在于沉淀機構包括罐體和攪拌機構，攪拌機構設于罐體內部；罐體設于箱體底部并相互貫通，罐體底部設有支腿和泄料管，罐體頂部設有進料管和出水管，進料管用于絮凝劑投料；攪拌機構包括安裝臂、第一安裝塊、十字調節架、第一彈簧、第七調節臂、第一電機、支撐臂；第一電機固定在罐體側壁上，第一電機軸端設有鏈輪；所述安裝臂兩端設有第四轉軸并分別轉動連接支撐臂和罐體底部，支撐臂兩端固定連接箱體內壁，安裝臂頂部第四轉軸上設有鏈輪并通過鏈條連接第一電機軸端鏈輪；安裝臂兩側設有T型槽和限位槽、第三安裝塊，第三安裝塊固定在安裝臂中間；所述十字調節架一側設有第五轉軸并轉動連接第三安裝塊，另一側設有十字限位塊；十字調節架通過長臂和短臂構成，長臂和短臂端部設有凹槽，長臂與短臂之間設有導向臂并相互連接；所述第一安裝塊一側設有第一限位軸，第一限位軸插接限位槽；第一安裝塊上設有轉動連接的第八轉軸，第八轉軸上設有扇葉，第八轉軸一端設有限位板；所述第八轉軸端部和限位板設于T型槽內并能夠上下滑動；所述第一彈簧設于第一安裝塊一側，第一彈簧兩端分別頂觸第一安裝塊和安裝臂端部的頂板；第一彈簧推動第一安裝塊沿T型槽滑動并使第八轉軸與凹槽契合；所述第七調節臂設有一對并呈180°設置，第七調節臂一端固定連接罐體側壁；第七調節臂一側設有加強筋，第七調節臂端部對應十字限位塊；第一電機帶動安裝臂轉動，進而帶動扇葉對廢水進行攪拌，經過轉動，十字限位塊通過第七調節臂端部阻擋，使十字限位塊帶動十字調節架轉動90°，此時十字調節架完成長臂、短臂之間對第八轉軸支撐的切換，第八轉軸通過沿導向臂滑動完成長臂、短臂支撐的轉換，轉換完成后在第一彈簧的推動下與凹槽契合，十字調節架在兩端的第一彈簧的推動擠壓下實現鎖固，避免扇葉轉動使十字調節架轉動。
4.根據權利要求1所述的一種強化脫氮的一體化生活污水處理裝置，其特征在于所述MBR過濾機構包括過濾箱、過濾架、MBR膜處理組件、提升臂、第七電推桿、清洗箱、啟閉機構、推拉機構；所述過濾箱一端設有進水管，另一端設有出水管，過濾箱頂部設有若干第一更換口，過濾箱內部設有導軌并對應第一更換口；所述過濾架設于導軌內，MBR膜處理組件插接過濾架；所述清洗箱設于過濾箱頂部，推拉機構設于過濾箱一端，推拉機構包括油缸、第四導向軸，油缸固定在過濾箱端部的撐板上，油缸頂軸穿過撐板并固定連接清洗箱側壁，第四導向軸一端固定連接清洗箱，另一端滑動連接撐板；通過油缸拉動清洗箱移動。
5.根據權利要求4所述的一種強化脫氮的一體化生活污水處理裝置，其特征在于所述清洗箱一側設有一對第三通槽；清洗箱頂部設有第二更換口；清洗箱底部設有第三更換口并對應第二更換口，清洗箱兩端設有溢流口和相對應的第二泄料槽；第七電推桿設于清洗箱側壁上，第七電推桿頂軸處設有固定連接的第一連接臂，第一連接臂一端固定連接提升臂，提升臂設于第二更換口內；提升臂一端設有第三安裝槽和第四導向槽，第三安裝槽內設有一對第二楔形塊和第二彈簧；第二楔形塊上設有第二限位軸并設置于第四導向槽內；第二彈簧兩端頂觸第二楔形塊；所述清洗箱兩側內壁上分別設有一對限位板形成導軌用于過濾架滑動導向。
6.根據權利要求4所述的一種強化脫氮的一體化生活污水處理裝置，其特征在于所述過濾架頂部兩側設有撐塊，撐塊一側設有鎖緊塊；所述鎖緊塊設有內部貫通的插口，鎖緊塊內部設有一對第一楔形塊，第一楔形塊一側設有第二導向塊并滑動連接鎖緊塊，第一楔形塊一端設有引導塊；更換MBR膜處理組件時，第七電推桿控制提升臂端部插入鎖緊塊上的插口，通過第二楔形塊勾連鎖緊塊將過濾架沿限位板提起。
7.根據權利要求4所述的一種強化脫氮的一體化生活污水處理裝置，其特征在于清洗箱內部兩側分別設有一組啟閉機構，啟閉機構包括導向板、第二封板、第三彈簧和一對第八調節臂；導向板設有一對并分別固定連接清洗箱兩側內壁，所述第二封板設有一對并分別設于導向板下方，第二封板兩設有固定塊，固定塊上設有第五調節軸；所述第八調節臂上設有第六轉軸并轉動連接清洗箱內壁，第八調節臂一端設有第三調節槽并與第五調節軸插接；第八調節臂另一端設有斜向設置的頂板，頂板與撐塊相互對應，頂板與第六轉軸之間設有第三彈簧，第三彈簧兩端分別頂觸清洗箱內壁和第八調節臂；第八調節臂以第六轉軸為軸心轉動，通過第三調節槽推動第二封板滑動封閉清洗箱底部的第三更換口。
8.根據權利要求4所述的一種強化脫氮的一體化生活污水處理裝置，其特征在于所述清洗箱內部兩側設有沖洗機構對MBR膜處理組件進行沖洗；所述沖洗機構包括第一支撐架、第二支撐架、第三支撐架、主軸、第二安裝塊、鎖架、第六電推桿、第九調節臂、噴管；第一支撐架、第二支撐架、第三支撐架分別設有一對，第三支撐架設于第二支撐架和第一支撐架之間；所述主軸設有一對，主軸兩端轉動連接第二支撐架，主軸兩端設有鏈輪，鏈輪之間通過第二鏈條連接；第二支撐架上設有托板用于拖撐第二鏈條；所述第一支撐架上設有固定連接的第一鏈條；第二安裝塊設于第三支撐架上并滑動連接，沿主軸方向相互平行的一對第二安裝塊之間設有固定連接的第二連接臂，第二連接臂上設有支撐板；第六電推桿設于支撐板上；第六電推桿頂軸穿過支撐板并固定連接第九調節臂，第九調節臂上設有第三導向軸并滑動連接支撐板，第九調節臂兩端設有第四調節槽；鎖架上設有固定連接的第七轉軸，第七轉軸轉動連接第二安裝塊，第七轉軸一端設有固定臂，固定臂上設有第六調節軸并設于第四調節槽內；鎖架兩端設有插塊并分別對應第一鏈條和第二鏈條；通過第六電推桿推動第九調節臂沿第三導向軸上下移動，控制固定臂以第七轉軸為軸心轉動，進而使鎖架兩端的插塊與第一鏈條和第二鏈條之間實現交替插接第一鏈條和第二鏈條并實現鎖緊第二安裝塊的效果；其中一條主軸端部設有鏈輪并通過鏈條連接第二電機軸端鏈輪，第二電機固定在清洗箱側壁上；第二電機帶動主軸轉動，主軸帶動第二鏈條轉動；所述噴管固定連接第二安裝塊，噴管一端穿過第三通槽并連接外部供水機構進行供水。
發明內容
本發明的目的是克服現有技術中不足，提供一種強化脫氮的一體化生活污水處理裝置，包括依次設置的粗濾機構、沉淀機構、厭氧機構、缺氧機構、好氧機構、MBR過濾機構；廢水通過粗濾機構進行粗濾較大雜物，保證后續處理中廢水能夠正常流轉避免堵塞，然后在沉淀機構進行沉淀，沉淀后廢水依次通過厭氧機構、缺氧機構、好氧機構實現反硝化和硝化反應生成氮氣后脫氮，剩余廢水最后通過MBR過濾機構進行最終過濾，使廢水達到最終排放標準后排出。
為了實現上述目的，本發明采用的技術方案是：
一種強化脫氮的一體化生活污水處理裝置，包括并依次設置粗濾機構、沉淀機構、厭氧機構、缺氧機構、好氧機構、MBR過濾機構；廢水通過粗濾機構進行粗濾較大雜物、垃圾，然后在沉淀機構進行沉淀，沉淀后廢水依次通過厭氧機構、缺氧機構、好氧機構實現反硝化和硝化反應生成氮氣后脫氮，剩余廢水最后通過MBR過濾進行最終過濾，然后排出。
所述粗濾機構包括箱體，箱體頂部設有進水口，箱體底部兩側設有第一泄料口以及相互對應的封板和第一泄料槽；箱體一側還設有第一導向槽、第三導向槽，箱體另一側設有第一滑槽、插槽以及若干第二導向槽；所述封板插接插槽并封堵第一泄料口，封板一側設有氣缸并固定在箱體側壁上的安裝板上，氣缸頂軸固定連接封板一端，封板上設有第一導向軸并滑動連接安裝板；通過氣缸推動封板沿插槽和第一導向軸滑動實現對第一泄料口的啟閉。
箱體一側外壁上設有第一調節機構，第一調節機構包括第一電推桿、第一調節臂；第一電推桿固定在箱體上；第一調節臂中間設有第一轉軸并轉動連接箱體，第一調節臂兩端分別設有第一通槽，第一電推桿軸端設有推軸，推軸一端設于第一滑槽內，推軸另一端設于第一調節臂一端的第一通槽內，通過第一電推桿推動第一調節臂以第一轉軸為軸心進行轉動。
箱體兩側分別設有第二調節機構，第二調節機構包括第二電推桿、第二調節臂、第三調節臂；第二調節臂中間設固定連接的第二轉軸，第二轉軸轉動連接箱體，第二調節臂兩端分別設有第二通槽，所述第三調節臂一端固定連接第二轉軸，所述第二電推桿底座轉動連接箱體側壁，第二電推桿頂軸轉動連接第三調節臂端部；通過第二電推桿推動第三調節臂，進而通過第三調節臂推動第二調節臂以第二轉軸為軸心轉動。
箱體內部兩側分別設有導流板和過濾板，導流板下方設有承載板并固定連接箱體內壁；承載板一端與箱體內壁設有間隙用于流水并且間隙設于過濾板下方，承載板上設有推料板，推料板上設有第一調節軸和第二調節軸并插接第二導向槽，第一調節軸端部設于第一通槽內；第一調節臂以第一轉軸為軸心轉動推動推料板沿第二導向槽左右滑動推料。
所述導流板頂部兩端轉動連接箱體內壁，導流板底部兩端設有第三調節軸并設于第一導向槽內，第三調節軸還設于第二通槽內。
所述過濾板通過第一過濾板和第二過濾板插接組成，第一過濾板頂部兩端轉動連接箱體內壁，第一過濾板側壁設有T型板；第二過濾板上設有插接槽插接T型板使兩者能夠滑動，第二過濾板底部兩端設有第四調節軸并設于第三導向槽內，第四調節軸端部還設于第二通槽內；第二電推桿推動第二調節臂轉動，進而推動導流板和過濾板轉動，使兩者在貼近箱體內壁和脫離箱體內壁的狀態中進行轉換，導流板一端指向過濾板使廢水沿導流板流向過濾板。
箱體一側第一安裝槽，第一安裝槽內設有吹掃機構；吹掃機構包括安裝板、第三電推桿、第一固定架、第二固定架，安裝板設于第一安裝槽內并通過螺栓固定在箱體側壁；安裝板兩側設有第二安裝槽；安裝板上設有第五調節臂和若干均勻分布的安裝架，安裝架兩端設于第一安裝槽內并通過銷軸相互轉動連接；第三電推桿固定在箱體側壁上，第五調節臂中間設有第三轉軸并轉動連接安裝板，第五調節臂上設有第一調節槽和一對第二調節槽；第二調節槽設于第三轉軸兩側，第三電推桿一端設有調節軸并設于第一調節槽內；第一固定架、第二固定架分別連接安裝架，第一固定架與第二固定架間隔連接安裝架，第一固定架和第二固定架端部設有調節軸并設于第二調節槽內；所述安裝架上設有第一氣管，第一氣管一端連通第二氣管，第二氣管一端設有連接管連接外部氣源進行供氣；通過第三電推桿推動第五調節臂帶動第一固定架和第二固定架作相向運動，進而帶動安裝架以及第一氣管轉動進行吹氣和吹掃角度調節。
沉淀機構包括罐體和攪拌機構，攪拌機構設于罐體內部；罐體設于箱體底部并相互貫通，罐體底部設有支腿和泄料管，罐體頂部設有進料管和出水管，進料管用于絮凝劑投料。
攪拌機構包括安裝臂、第一安裝塊、十字調節架、第一彈簧、第七調節臂、第一電機、支撐臂；第一電機固定在罐體側壁上，第一電機軸端設有鏈輪；所述安裝臂兩端設有第四轉軸并分別轉動連接支撐臂和罐體底部，支撐臂兩端固定連接箱體內壁，安裝臂頂部第四轉軸上設有鏈輪并通過鏈條連接第一電機軸端鏈輪；安裝臂兩側設有T型槽和限位槽、第三安裝塊，第三安裝塊固定在安裝臂中間；所述十字調節架一側設有第五轉軸并轉動連接第三安裝塊，另一側設有十字限位塊；十字調節架通過長臂和短臂構成，長臂和短臂端部設有凹槽，長臂與短臂之間設有導向臂并相互連接；所述第一安裝塊一側設有第一限位軸，第一限位軸插接限位槽；第一安裝塊上設有轉動連接的第八轉軸，第八轉軸上設有扇葉，第八轉軸一端設有限位板；所述第八轉軸端部和限位板設于T型槽內并能夠上下滑動；所述第一彈簧設于第一安裝塊一側，第一彈簧兩端分別頂觸第一安裝塊和安裝臂端部的頂板；第一彈簧推動第一安裝塊沿T型槽滑動并使第八轉軸與凹槽契合；所述第七調節臂設有一對并呈180°設置，第七調節臂一端固定連接罐體側壁；第七調節臂一側設有加強筋，第七調節臂端部對應十字限位塊；第一電機帶動安裝臂轉動，進而帶動扇葉對廢水進行攪拌，經過轉動，十字限位塊通過第七調節臂端部阻擋，使十字限位塊帶動十字調節架轉動90°，此時十字調節架完成長臂、短臂之間對第八轉軸支撐的切換，第八轉軸通過沿導向臂滑動完成長臂、短臂支撐的轉換，轉換完成后在第一彈簧的推動下與凹槽契合，十字調節架在兩端的第一彈簧的推動擠壓下實現鎖固，避免扇葉轉動使十字調節架轉動。
所述MBR過濾機構包括過濾箱、過濾架、MBR膜處理組件、提升臂、第七電推桿、清洗箱、啟閉機構、推拉機構。
所述過濾箱一端設有進水管，另一端設有出水管，過濾箱頂部設有若干第一更換口，過濾箱內部設有導軌并對應第一更換口；所述過濾架設于導軌內，MBR膜處理組件插接過濾架；所述清洗箱設于過濾箱頂部，推拉機構設于過濾箱一端，推拉機構包括油缸、第四導向軸，油缸固定在過濾箱端部的撐板上，油缸頂軸穿過撐板并固定連接清洗箱側壁，第四導向軸一端固定連接清洗箱，另一端滑動連接撐板；通過油缸拉動清洗箱移動。
所述清洗箱一側設有一對第三通槽；清洗箱頂部設有第二更換口；清洗箱底部設有第三更換口并對應第二更換口，清洗箱兩端設有溢流口和相對應的第二泄料槽；第七電推桿設于清洗箱側壁上，第七電推桿頂軸處設有固定連接的第一連接臂，第一連接臂一端固定連接提升臂，提升臂設于第二更換口內；提升臂一端設有第三安裝槽和第四導向槽，第三安裝槽內設有一對第二楔形塊和第二彈簧；第二楔形塊上設有第二限位軸并設置于第四導向槽內；第二彈簧兩端頂觸第二楔形塊；所述清洗箱兩側內壁上分別設有一對限位板形成導軌用于過濾架滑動導向。
所述過濾架頂部兩側設有撐塊，撐塊一側設有鎖緊塊；所述鎖緊塊設有內部貫通的插口，鎖緊塊內部設有一對第一楔形塊，第一楔形塊一側設有第二導向塊并滑動連接鎖緊塊，第一楔形塊一端設有引導塊。
更換MBR膜處理組件時，第七電推桿控制提升臂端部插入鎖緊塊上的插口，通過第二楔形塊勾連鎖緊塊將過濾架沿限位板提起。
清洗箱內部兩側分別設有一組啟閉機構，啟閉機構包括導向板、第二封板、第三彈簧和一對第八調節臂；導向板設有一對并分別固定連接清洗箱兩側內壁，所述第二封板設有一對并分別設于導向板下方，第二封板兩設有固定塊，固定塊上設有第五調節軸；所述第八調節臂上設有第六轉軸并轉動連接清洗箱內壁，第八調節臂一端設有第三調節槽并與第五調節軸插接；第八調節臂另一端設有斜向設置的頂板，頂板與撐塊相互對應，頂板與第六轉軸之間設有第三彈簧，第三彈簧兩端分別頂觸清洗箱內壁和第八調節臂；第八調節臂以第六轉軸為軸心轉動，通過第三調節槽推動第二封板滑動封閉清洗箱底部的第三更換口。
優選的，所述清洗箱內部兩側設有沖洗機構對MBR膜處理組件進行沖洗；所述沖洗機構包括第一支撐架、第二支撐架、第三支撐架、主軸、第二安裝塊、鎖架、第六電推桿、第九調節臂、噴管；第一支撐架、第二支撐架、第三支撐架分別設有一對，第三支撐架設于第二支撐架和第一支撐架之間；所述主軸設有一對，主軸兩端轉動連接第二支撐架，主軸兩端設有鏈輪，鏈輪之間通過第二鏈條連接；第二支撐架上設有托板用于拖撐第二鏈條；所述第一支撐架上設有固定連接的第一鏈條；第二安裝塊設于第三支撐架上并滑動連接，沿主軸方向相互平行的一對第二安裝塊之間設有固定連接的第二連接臂，第二連接臂上設有支撐板；第六電推桿設于支撐板上；第六電推桿頂軸穿過支撐板并固定連接第九調節臂，第九調節臂上設有第三導向軸并滑動連接支撐板，第九調節臂兩端設有第四調節槽；鎖架上設有固定連接的第七轉軸，第七轉軸轉動連接第二安裝塊，第七轉軸一端設有固定臂，固定臂上設有第六調節軸并設于第四調節槽內；鎖架兩端設有插塊并分別對應第一鏈條和第二鏈條；通過第六電推桿推動第九調節臂沿第三導向軸上下移動，控制固定臂以第七轉軸為軸心轉動，進而使鎖架兩端的插塊與第一鏈條和第二鏈條之間實現交替插接第一鏈條和第二鏈條并實現鎖緊第二安裝塊的效果。
其中一條主軸端部設有鏈輪并通過鏈條連接第二電機軸端鏈輪，第二電機固定在清洗箱側壁上；第二電機帶動主軸轉動，主軸帶動第二鏈條轉動；所述噴管固定連接第二安裝塊，噴管一端穿過第三通槽并連接外部供水機構進行供水。
本發明與現有技術相比較有益效果表現在：
1）廢水通過粗濾機構進行粗濾雜物、垃圾保證廢水在后續處理過程中能夠正常流轉，保持暢通以及后續廢水的硝化反應和反硝化反應的進行，避免垃圾中的其他雜質影響脫氮反應，然后在沉淀機構進行沉淀，沉淀后廢水依次通過厭氧機構、缺氧機構、好氧機構實現反硝化和硝化反應生成氮氣后脫氮，剩余廢水最后通過MBR膜處理組件進行最終過濾，然后排出；具體的，廢水依次經過厭氧機構、缺氧機構，由反硝化菌將氮氧化合物進行還原，實現反硝化脫氮，隨后廢水進入好氧機構，由于好氧機構內沖氧所以能夠保持較高濃度的生物量和生物活性，廢水會在好氧機構內的富氧環境內由硝酸菌、亞硝酸菌共同進行硝化反應，然后厭氧機構、缺氧機構、好氧機構依次串聯并設有內循環實現反硝化，共同配合實現了對廢水的脫氮目的；
2）本方案中設有粗濾機構對廢水進行初步過濾，能夠將生活廢水中的雜物、垃圾攔截，過濾板和導向板斜向設置，使廢水經導向板流至過濾板過濾，垃圾、雜物掉落至承載板上，廢水經承載板一側的間隙進入罐體；通過推料板將垃圾推出箱體；此方法在廢水過濾后切斷垃圾與過濾板之間的聯系，在推板推料時能夠使垃圾雜物與過濾板不發生牽扯，避免了常規橫向設置過濾板的過濾方式，在推料時會重復將垃圾、雜物擠壓進過濾板的情況發生；
進一步的，為過濾板上的雜物清理干凈，可以通過吹掃機構吹掃過濾板吹落雜物；此過程中，通過第一氣管上的氣嘴吹氣，然后通過第三電推桿推動第五調節臂以第三轉軸轉動，并通過第二調節槽推動第一固定架和第二固定架交替上下移動，從而帶動安裝架以及第一氣管進行吹掃角度的調整；滿足對過濾板的清理要求；同時，第二調節機構調節過濾板和導向板轉動貼近箱體內壁，會使過濾板上的垃圾更加容易滑落至承載板，導向板貼近箱體內壁避免了吹掃機構將垃圾吹進導向板另一側造成吸附在箱體內壁上；
3）沉淀機構中的十字調節機架能夠通過第七調節臂控制轉動，十字限位塊通過第七調節臂端部阻擋，使十字限位塊帶動十字調節架轉動90°，此時十字調節架完成長臂、短臂之間對第八轉軸支撐的切換，第八轉軸通過導向臂滑動完成轉換，轉換完成后在第一彈簧的推動下與凹槽契合，十字調節架在兩端的第一彈簧的推動擠壓下實現鎖固，避免扇葉轉動使十字調節架轉動；長臂、短臂的往復切換時扇葉轉動的高度實現了切換，并能夠保持切換后高度持續轉動90°再通過十字調節機架進行高度切換，使不同高度的水層得到有效混合，能保證廢水在扇葉的攪拌下快速混合，同時扇葉高度的切換和持續保持同時實現使罐體內上層廢水和下層廢水進行交替混合，同層次實現混合外還能實現上下層次的交叉混合，最終實現罐體廢水整體的混合絮凝；
4）本方案中設有沖洗機構，沖洗時，噴管噴水沖洗，當鎖架一端的插塊插接第一鏈條的時候第二安裝塊與噴管在第三支撐架上的位置是固定的，當需要集中對某一區域沖洗時，可通過第六電推桿推動第九調節臂控制鎖架轉動，改變插塊插接目標，使第二鏈條與插塊插接，第一鏈條與對應的插塊解除插接鎖定狀態，然后第二電機帶動主軸轉動，使第二鏈條形成傳動，進而帶動第二安裝塊和噴管移動，根據實際情況可以帶動單個噴管移動，也可以帶動所有噴管整體移動，從而實現對MBR膜處理組件堵塞嚴重區域針對性的沖洗清理。
（發明人：楊純劍;尹杰）
